Погрузить и разгрузить ульи, как и другие грузы, можно при помощи разборной конструкции, изготовленной из труб.

Схема такой конструкции очень проста. Двуногая опора в форме греческой буквы «Л» соединена с вертикальной стойкой горизонтальной трубы, длина которой позволяет опоре отстоять от транспортного средства на таком расстоянии, которое позволяет проехать тележке.

Труба соединяется с опорой и стойкой узлами креплений — металлическими кольцами, к которым приварены с одной стороны металлический стержень, а с другой — бобышка с резьбой для упорного винта.

При погрузочно-разгрузочных работах сначала устанавливают и закрепляют стойку: забивают ее в землю и фиксируют при помощи кронштейна к переднему борту машины. Затем на нее устанавливают узел крепления, заводят в кольцо горизонтальную трубу, надевают на нее грузовой ролик и второй узел крепления. На последнем этапе установки прикрепляют металлический стержень с кольцом, заводят в трубу двуногой опоры.

Для устойчивости конструкции горизонтальную трубу к стойкам закрепляют упорными болтами,

К ролику прикрепляют устройства для захвата ульев.

Процесс погрузки состоит в том, что ульи, подкатываемые на тележке-подъемнике, поочередно подвозят под захват на горизонтальной трубе, установленной параллельно борту, и поднимают на платформу.

Поскольку узлы крепления делают возможным переносить и ставить двуногую опору в любом положении относительно стойки и автомашины, это позволяет располагать ульи в любом порядке и последовательности.

Разделители рамок

При установке рамок в ульи перед перевозкой используют специальные разделители рамок, которые предохраняют последние от возможных повреждений при транспортировке. Сделать такие разделители можно в домашних условиях. Для этого понадобится прямоугольная полоска из мягкого металла, в которой до середины поочередно делаются надрезы на ширину, соответствующую ширине верхней планки рамки и ширине межрамочного пространства. Затем надрезанные металлические полоски отгибают под прямым углом и немного заостряют (рис. 32, а).

Другой вариант изготовления разделителей рамок также прост. Полоску металла изгибают по ширине верхней планки ульевой рамки и ширине межрамочного пространства (рис. 32, б) между боковыми планками соседних рамок, делают другие разделители.

Рис. 32. Разделители рамок

Тележка-подъемник для транспортировки ульев

В некоторых случаях пчеловодам на стационарных пасеках приходится вывозить пчел, например, на сверхранний облет. Для этих целей хорошо подходит несложная тележка-подъемник с винтовой рукояткой, схема изготовления которой приведена на рисунке 33.

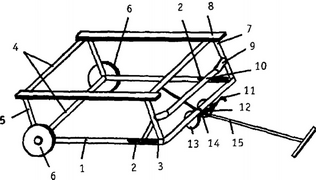

Рис. 33. Тележка-подъемник: 1 — уголок; 2 — боковые прорези; 3 — отверстия; 4 — оси; 5, 7 — стойки; 6 — колеса; 7 — зацеп; 8 — рама; 9 — тяги; 10 — пруток; 11 — рукоятка; 12 — поворотная скоба; 13 — ось с колесами; 14 — втулка; 15 — ручка

В отверстия и боковые прорези на нижней П-образной неподвижной раме тележки устанавливают оси с закрепленными на них стойками из полосового металла, надевают колеса и крепят вторую пару стоек. Сваренную из уголков и прутков подвижную раму ставят на четыре стойки, к двум передним из них прикрепляют тяги, приваренные к металлическому прутку. Концы прутка должны свободно двигаться в пазах боковых уголков нижней рамы. Непосредственно под ней болтом с гайками крепят ось с передними колесами и втулкой, приваренной к ручке, устанавливают в поворотную скобу, закрепленную болтом и гайкой перед рукояткой в поперечном уголке неподвижной рамы.

Для того чтобы погрузить улей, стоящий на подставке, тележку-подъемник подкатывают под него с опущенной подвижной рамой. Вращая рукоятку, добиваются такого положения стойки и подвижной рамы, при которой улей окажется над подставкой.

Для того чтобы установить улей на подставку после его перемещения на новое место, тележку с ульем закатывают между стойками подставки и, вращая рукоятку в обратную сторону, опускают на нее улей.

Для того чтобы контролировать и оценивать состояние и динамику развития пчелиных семей и ход медосбора на пасеке, необходимо иметь весовые устройства.
