В данном разделе будут рассмотрены варианты системы обогрева применительно к стационарному павильону, а в несколько измененном виде и при содержании пчел на воле.

- Система обогрева для стационарного павильона включает в себя:

• автоматизированную подсистему обогрева ульев;

• автоматизированную подсистему обогрева помещения;

• печное отопление.

- Автоматизированная подсистема обогрева ульев состоит из:

• нагревательных элементов,

• соединительных колодок,

• переходника и соединительных цепей.

В зависимости от типа применяемых нагревателей в эту подсистему может включаться понижающий трансформатор. В ее комплект также входят 1-2 переносные лампы и контрольный амперметр переменного тока.

- Нагревательный элемент.

Представляет собой банку из-под отечественного растворимого кофе (или любую другую аналогичную) с вмонтированным в нее патроном и лампой типа «миньон» мощностью 40 Вт. Пространство между лампой и стенками банки заполняют сухим и чистым речным песком.

Для крепления патрона в дне банки делают несколько треугольных прорезей по диаметру дна патрона. Концы прорезанного дна отгибают наружу так, чтобы образовалось отверстие по диаметру патрона. Патрон закрепляют в дне банки с помощью изоляционной ленты. Чтобы исключить продольное перемещение патрона в банке, на его край со стороны лампы наматывают слой изоленты толщиной 2-3 мм и шириной 5-7 мм. После закрепления патрона в него ввертывают лампу, а нагреватель засыпают песком и закрывают крышкой.

Нагревательный элемент проводом длиной 1,5-2,0 м подсоединяют к вилке.

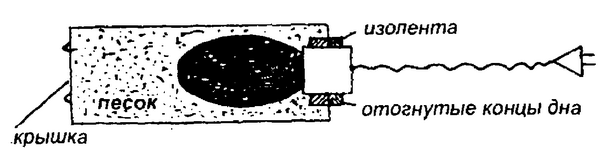

Схема элемента показана на рисунке.

Нагревательный элемент такого типа кладется сверху рамок на холстик.

- Соединительная колодка.

Предназначена для последовательного включения в электрическую цепь нагревательных элементов. Представляет собой монтажную доску с 3-4 розетками, соединенными последовательно. С электрической цепью колодка соединяется с помощью кабеля длиной 1,5-2,0 м и вилки.

Для поддержания необходимой температуры в улье в зимний период необходимо последовательно соединить 5 нагревательных элементов (по одному на каждый улей). Для слабых семей можно положить в улей два нагревательных элемента. Набор требуемого числа последовательно соединенных элементов осуществляется с помощью двух соединительных колодок, вилка одной из них включается в электрическую сеть, а вилка второй — в розетку другой. В остальные розетки этих двух колодок включают нагревательные элементы. В случае включения последовательно четырех нагревательных элементов (на короткое время) в свободную розетку включают короткозамкнутую вилку.

Для проверки исправности электрической цепи используют контрольный амперметр переменного тока, который включают в одну из розеток соединительной колодки вместо одного из нагревательных элементов или короткозамкнутой вилки. Наличие электрической цепи свидетельствует об исправности элементов обогрева. При отсутствии электрической цепи амперметр переставляется последовательно вместо остальных нагревательных элементов. Появление электрической цепи укажет на неисправный элемент, который следует заменить или отремонтировать. После проверки последний нагревательный элемент ставят на свое место.
